AutomatiCS 2011

AutomatiCS 2011

AutomatiCS 2011

Производитель - CSoft Development

Сделать заказ


Программный продукт для автоматизации проектирования, реконструкции и эксплуатации систем контроля и управления (СКУ, КИПиА, АСУТП), учета энергии, цепей вторичной коммутации



AutomatiCS 2011 – это современная многопользовательская САПР (система автоматизированного проектирования) сложных электротехнических систем, основанная на применении агрегативно-декомпозиционной технологии проектирования (АДТ-технология), которая поддерживает все этапы проектирования – от получения задания на разработку технического обеспечения АСУТП до создания проектного решения и формирования выходной проектной документации.

Система AutomatiCS 2011 позволяет:

  • повысить качество проектной документации;
  • сократить сроки проектирования;
  • снизить количество ошибок в выполняемых проектах;
  • многократно использовать данные уже реализованных проектов (автоматизированное тиражирование проектных решений).

AutomatiCS 2011 обеспечивает возможность одновременной работы нескольких проектировщиков с одним проектом, предоставляя многопользовательский доступ к проекту и базе данных технических средств и типовых проектных решений.

Редактирование шаблонов и формирование документов выполняются в распространенных инженерных и офисных приложениях – AutoCAD и Microsoft Word. Кроме того, имеется возможность сохранения графических документов в формате PDF.

Гибкость системы AutomatiCS 2011 обеспечивает возможность ее адаптации к любым государственным, отраслевым и корпоративным стандартам, в том числе – к стандартам предприятий. Адаптацию системы могут осуществлять как специалисты фирмы-поставщика, так и непосредственно пользователь. Открытый интерфейс предоставляет пользователю возможность добавлять собственные формы документов, вносить изменения в базу данных, выполнять настройку интеллектуальных проектных процедур и операций.

Основные возможности AutomatiCS 2011


Автоматизированное формирование табличных и графических проектных документов:
  • настраиваемые формы проектных документов;
  • удобные инструменты для создания и редактирования шаблонов, штампов, графических блоков;
  • произвольный состав проектной документации;
  • документирование по шаблону вывода: формирование документов одной командой;
  • универсальные формы опросных листов.

Интеллектуальный выбор состава, схем подключения и характеристик технических средств:
  • в соответствии с номенклатурой заводов-поставщиков и с автоматическим формированием формулы заказа;
  • с указанием основных требований к техническому средству и формированием опросного листа.

Централизованное хранение всех проектных данных на основе СУБД MS SQL Server.
  • Автоматизированное подключение к многоканальным приборам:
  • подключение датчиков к блокам питания, вторичным приборам;
  • подключение сигналов к модулям контроллера;
  • подключение блоков питания к автоматическим выключателям и др.
  • Автоматическое/автоматизированное формирование клеммников и кабелей.

Наглядное редактирование модели проекта с помощью графической страницы:
  • добавление, удаление, перемещение, сортировка клемм/жил;
  • создание, удаление, переключение связей;
  • наглядное выполнение монтажных операций: врезка клеммников и кабелей;
  • разбиение/объединение клеммников;
  • создание и редактирование перемычек;
  • разводка общих точек;
  • автоматический вывод полной транзитной цепочки прохождения сигнала.

Интеллектуальные проектные процедуры и операции:
  • настраиваемые процедуры присвоения марок, позиций, обозначений и т.п.;
  • обработка клеммников: добавление резервных клемм, присвоение параметров, добавление клемм экранов кабелей;
  • обработка кабелей: проверка на наличие резервных жил, присвоение типовых параметров.

Редактируемая база технических средств.

Современный настраиваемый пользовательский интерфейс.

Особенности сетевой версии:

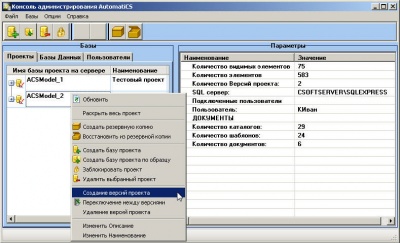

  • удобный интерфейс для администрирования баз данных – ACS Administrator;
  • сетевой доступ к базам данных;
  • многопользовательский режим работы над проектом.

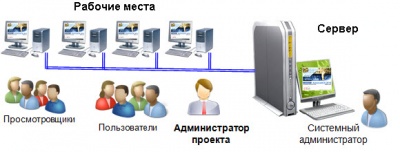

Сетевая версия AutomatiCS


В сетевой версии программы осуществляется разделение пользовательского приложения AutomatiCS 2011 и программы администрирования ACS Administrator.


Сетевой режим работы предполагает нахождение всех баз данных на отдельном сервере и организацию доступа к ним различных пользователей. Используя ACS Administrator, администратор проекта назначает пользователей, которые будут иметь доступ к проекту, и определяет их права.


Многопользовательский режим работы позволяет нескольким пользователям одновременно производить различные проектные операции и процедуры при работе над общим проектом – базой данных, которая физически располагается на сервере.

Централизованное хранение проектных данных


Для обеспечения надежного хранения и быстрой обработки большого объема данных в AutomatiCS применяется современная система управления базами данных (СУБД) – MS SQL Server.

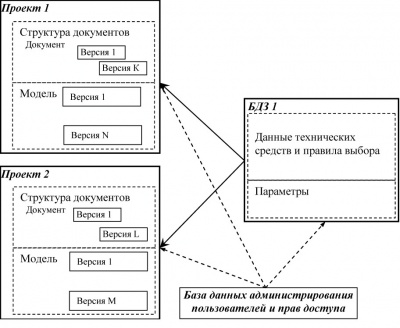

Новая версия AutomatiCS работает с тремя типами баз данных:
  • база данных и знаний (БДЗ), которая включает в себя базу данных технических средств и типовых проектных решений, а также базу параметров;
  • база данных проекта, в которую входит модель проекта (информационная модель проектируемой системы) и структура документов проекта;
  • база данных пользователей, в которой содержится информация обо всех пользователях AutomatiCS.


Комплекс обладает всеми необходимыми инструментами, которые позволяют производить действия по созданию, удалению, архивированию и восстановлению всех задействованных в AutomatiCS баз данных. Эти инструменты имеют дружеский интерфейс и не требуют от пользователя каких-либо навыков работы с СУБД MS SQL Server.

База данных и знаний


База данных и знаний (БДЗ) является центральным элементом информационной структуры AutomatiCS. Она содержит описание технических средств автоматизации различных производителей, а также типовых технических и структурных решений.

Особенность базы данных и знаний AutomatiCS – иерархическая структура, которая предполагает пошаговый выбор характеристик технических средств по принципу декомпозиции – перехода от более крупных частей системы к более мелким.

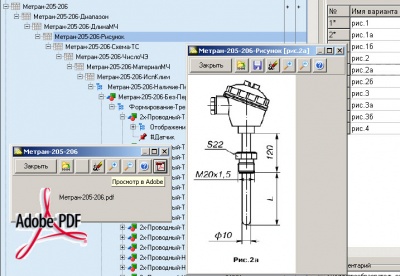

Просмотр и редактирование базы данных и знаний выполняется в Окне элементов БДЗ. Имеющиеся инструменты позволяют самостоятельно пополнять базу, вносить изменения в имеющиеся описания технических средств, добавлять текстовые комментарии к элементам базы, выполнять привязку изображений (*.jpg) и документов (*.pdf) к элементам базы.


В базе представлены два подхода к решению задачи выбора характеристик технических средств:
  • частная область содержит описания конкретных моделей приборов и средств автоматизации различных производителей в соответствии с данными номенклатур;
  • универсальная область служит для формирования основных требований к выбранному типу технического средства без указания конкретного завода-изготовителя.

Импорт данных


В системе AutomatiCS техническим заданием на проектирование является перечень требований к каналам контроля и управления. Как правило, такой перечень поступает от инженеров-технологов в виде таблицы, в которой отражены требования, функции, управляющие воздействия для проектируемой системы с учетом особенностей технологического процесса. AutomatiCS предоставляет удобный инструмент импорта данных из внешних приложений, таких как MS Excel или Access. Кроме того, возможен прямой импорт данных из программы PLANT-4D, предназначенной для создания трехмерной модели проектируемого объекта.

Выбор технических средств автоматизации


В программе AutomatiCS выбор технического решения или средства осуществляется последовательно: на каждом шаге параметры технических средств выбираются из БДЗ в соответствии с требованиями технического задания на проектирование. При этом каждый последующий шаг почти всегда зависит от решения, принятого ранее, что позволяет отсекать заведомо неподходящие варианты и осуществлять оптимальный выбор технических средств.

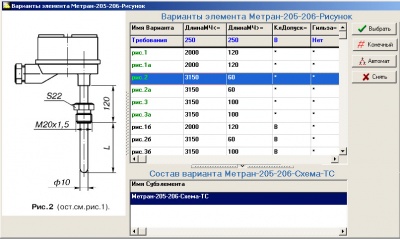

Выбор конкретной модели технического средства


Определение характеристик прибора в соответствии с номенклатурой завода-изготовителя.
Это наиболее распространенный подход, при котором формула заказа формируется автоматически. Рекомендуется применять, когда завод-изготовитель известен на начальном этапе проектирования, а нужный прибор представлен в базе данных и знаний. В этом случае выбор характеристик технического средства осуществляется в соответствии с частной областью базы данных и знаний.

Формирование требований к техническому средству


Позволяет определить основные характеристики прибора, в том числе – схему электрического подключения, без привязки к конкретному заводу-изготовителю технических средств. Выбор схемы подключения позволяет продолжить работу в части монтажа: задействовать полученные связи при формировании клеммников, кабелей. Такой подход осуществляется в соответствии с универсальной областью базы данных и знаний.


Подключение к многоканальным приборам


Инструмент подключения к многоканальным элементам позволяет удобно и быстро в ручном или автоматическом режиме выполнить подключение:
  • датчиков к вторичным приборам;
  • приборов к блокам питания и искрозащиты;
  • сигналов к модулям ввода/вывода контроллеров;
  • блоков питания к одному или нескольким автоматическим выключателям;
  • электроприводов к типовым шкафам питания и управления и т.д.

В процессе подключения автоматически выполняется анализ параметров подключаемых приборов. В результате проектировщику предлагаются только подходящие по всем параметрам варианты подключения. Такой подход позволяет избежать случайных ошибок и обеспечивает высокий уровень автоматизации.

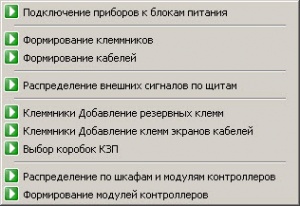

Интеллектуальные проектные процедуры


Интеллектуальные проектные процедуры (пользовательские команды) позволяют в значительной степени повысить уровень автоматизации проектирования. AutomatiCS предоставляет пользователям возможность редактировать имеющиеся и создавать собственные пользовательские команды, которые можно применять как в текущем проекте, так и при выполнении последующих проектов.

В базовую поставку AutomatiCS входит набор наиболее часто применяемых команд:
  • команды автоматического присвоения параметров (Присвоение функционального обозначения,Присвоение марки связям, Присвоение позиции элементам проекта и т.д.);
  • команды автоматического выполнения проектных процедур и операций (Подключение датчиков к блокам питания, Формирование клеммников, Формирование кабелей и т.д.).

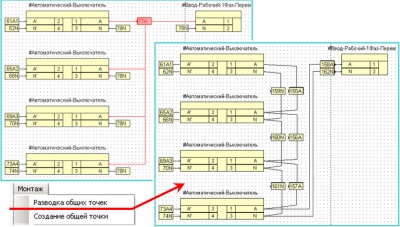

Разводка общих точек


Программа содержит отдельный инструмент для разводки общих точек – связей, которые соединяют более двух контактов одного или нескольких элементов. Процедура разводки общих точек может выполняться как в специальном диалоговом окне, так и на графической странице AutomatiCS.


Групповые операции над элементами


В AutomatiCS имеется несколько инструментов для выполнения групповых операций над элементами и связями проекта. К таким операциям относятся:
  • классификация элементов/связей по любым правилам;
  • сортировка элементов/связей по любым параметрам, в том числе с использованием сложных правил сортировки;
  • сохранение и повторное применение правил сортировки, классификации, настроек параметров таблиц элементов/связей;
  • добавление/удаление параметров;
  • автоматическое воспроизведение любых действий над элементами за счет применения пользовательских команд;
  • одношаговая отмена выполнения пакетных действий (Undo).

Эти инструменты в значительной степени упрощают работу над проектом, позволяя в любой момент производить необходимые действия над элементами проекта.

Формирование клеммников и кабелей


В AutomatiCS предусмотрено несколько способов формирования клеммников и кабелей:
  • пакетное формирование – от элементов (клеммники монтажных единиц щитов), от связей (промежуточные клеммники, клеммники кроссовых панелей, кабели);
  • индивидуальное формирование – во встроенном графическом редакторе;
  • автоматическое формирование – с применением интеллектуальных проектных процедур.

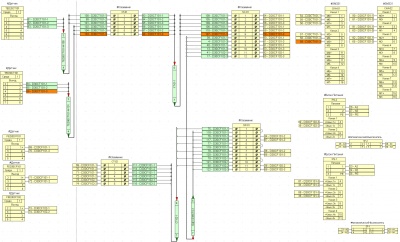

Графическая страница – наглядное представление структуры модели проекта


Графическая страница значительно упрощает процесс работы над проектом и позволяет осуществлять:
  • просмотр и редактирование элементов и связей модели проекта: добавление/удаление элементов, создание/удаление, переключение, подключение связей;
  • просмотр и редактирование элементов и связей в базе данных и знаний: добавление/удаление элементов, создание/удаление, переключение, подключение связей в БДЗ;

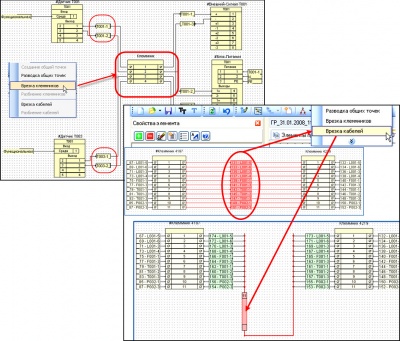

  • наглядное выполнение монтажных операций (врезка клеммников и кабелей);
  • наглядное редактирование клеммников: добавление/удаление, перемещение, сортировка клемм, разбиение клеммников, создание и редактирование перемычек;
  • наглядное редактирование кабелей: добавление/удаление, перемещение, сортировка жил, разбиение кабелей;
  • формирование графических документов;
  • автоматическое формирование монтажно-функциональной схемы, автоматический вывод транзита сигнала.

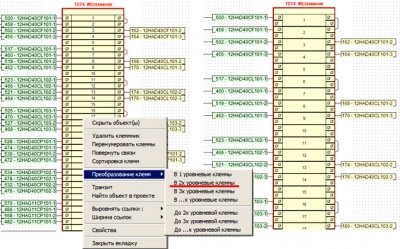

  • Графическая страница является удобным инструментом для редактирования клеммников. Пользователь может производить практически любые операции над клеммниками:
  • добавление, удаление, перемещение, сортировка, перенумерация клемм;
  • создание/удаление перемычек;
  • присвоение параметров отдельным клеммам;
  • разбиение/объединение клеммников и т.д.

Интересным и полезным для проектировщиков дополнением к функциям графического редактора в новой версии стала возможность преобразования клемм. Теперь пользователь может создавать и редактировать многоуровневые клеммы, а также выбирать конкретные модели клемм из базы данных и знаний.


История изменений проекта


В программе предусмотрена возможность отмены любых проектных операций. Для этого используется Окно истории изменений проекта, в котором можно отменить либо одну операцию, либо несколько операций сразу.

Для каждого действия, производимого над проектом, приводится краткое и полное описание, а также указывается автор и время выполнения.

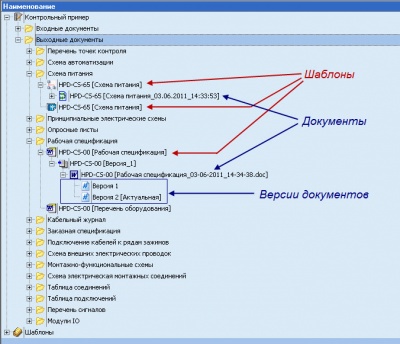

Структура документов проекта


Обеспечивает централизованное хранение проектных документов, в том числе:
  • собственно проектной документации;
  • нормативно-технической документации;
  • конструкторско-технологической документации;
  • шаблонов документов;
  • графических блоков – фреймов;
  • вспомогательной документации по проекту в различных форматах.

Структура документов представлена в виде дерева, где документы и шаблоны являются эквивалентами файлов, распределенных по соответствующим каталогам.


Расширенные возможности настройки шаблонов позволяют формировать проектные документы одной командой, без каких-либо дополнительных действий.

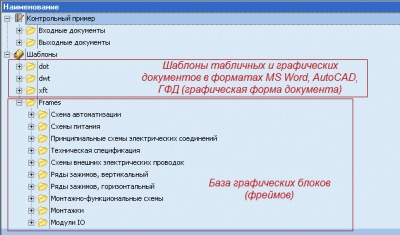

Централизованное хранение графических блоков (фреймов) в структуре документов проекта обеспечивает удобное их применение одновременно несколькими проектировщиками при многопользовательском режиме работы над одним проектом.

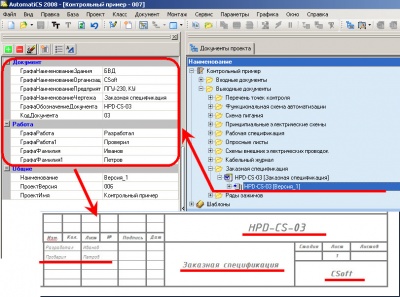

Любому объекту структуры документов – каталогу, шаблону, документу – можно присвоить параметры. При этом происходит наследование параметров по иерархии дерева документов. На основе параметров, а также с учетом настройки способа обозначения документов происходит заполнение штампа документа.


Преимущества структуры документов проекта:
  • централизованное хранение проектных документов;
  • настраиваемая, тиражируемая форма структуры документов проекта;
  • настраиваемая система кодирования документов;
  • настраиваемые шаблоны вывода табличных и графических документов;
  • автоматическое формирование графических документов с использованием инструмента ГФД (графическая форма документа);
  • возможность редактирования модели проекта через графическую форму документа;
  • сохранение графической формы документа как в формате DWG, так и в формате PDF;
  • автоматическое заполнение штампа документа;
  • наличие версий документов;
  • возможность загрузки «сторонних» документов;
  • дружественный, интуитивно понятный интерфейс.

Графическая форма документа


Графическая форма документа (ГФД) является удобным инструментом для автоматического/автоматизированного формирования графических документов. При этом сохраняется динамическая связь с моделью проекта: при изменении данных в ГФД происходит одновременное изменение соответствующих данных в модели проекта и наоборот.


С помощью инструментов ГФД можно осуществлять:
  • автоматическую трассировку связей (например, при формировании схем подключения кабелей к рядам зажимов);
  • перезагрузку графических блоков после изменения параметров элементов (например, после изменения количества уровней клеммы) или после редактирования графического блока;

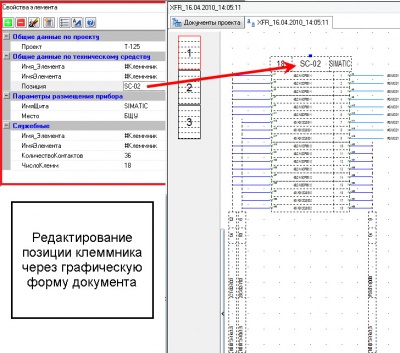

  • редактирование модели проекта через графическую форму документа;
  • экспорт в SchematiCS для дальнейшего редактирования или для сохранения документа в обычном формате AutoCAD;
  • сохранение отдельной страницы или всего документа в PDF и т.д.

База графических блоков


Для формирования графических документов в AutomatiCS используются графические блоки – фреймы. В базовую поставку входят фреймы для формирования основных видов графических документов: схем питания, схем подключения кабелей к рядам зажимов, монтажно-установочных схем и т.д.

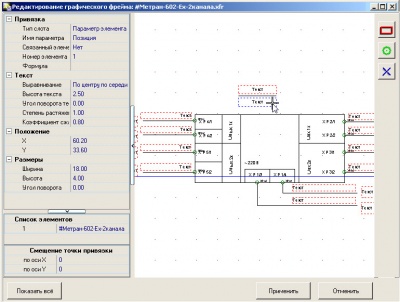

Создание и редактирование фреймов выполняется в AutoCAD с помощью команд дополнительного меню.

Имеется удобный инструмент, который позволяет быстро и наглядно, без загрузки AutoCAD, осуществлять редактирование графических фреймов.


База шаблонов

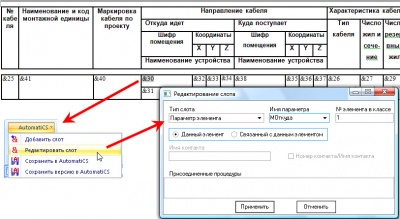

AutomatiCS 2011 позволяет получать проектные документы в любом виде благодаря гибкой системе настройки как графических, так и табличных шаблонов. При этом не требуются навыки программирования, все настройки выполняются в таких широко распространенных приложениях, как MS Word и AutoCAD, с помощью команд дополнительного меню AutomatiCS.

В поставку программного продукта входят примеры графических и табличных шаблонов документов. Кроме того, имеется набор так называемых базовых шаблонов, которые содержат только рамку и штамп в соответствии с российскими стандартами и являются своего рода заготовками для создания собственных шаблонов.


Формирование проектных документов


Средствами AutomatiCS может быть выполнено подавляющее большинство проектных документов, выпускаемых при проектировании систем КИПиА:
  • P&I-диаграммы, функциональные схемы автоматизации;
  • перечни точек контроля;
  • перечни электроприводов запорной и регулирующей арматуры;
  • полные принципиальные схемы питания, контроля, АСР, дистанционного управления;
  • перечни входных и выходных сигналов контроллеров;
  • рабочие и заказные спецификации на технические средства автоматизации;

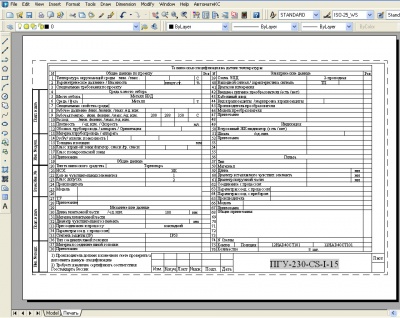

  • опросные листы;
  • схемы заполнения сборок задвижек (задание заводу на сборки задвижек);
  • схемы подключения кабелей к рядам зажимов щитов, пультов, сборок;
  • схемы кабельных и трубных проводок;
  • монтажно-функциональные схемы каналов управления (кабельные развертки);
  • кабельные журналы, ведомости и спецификации на кабельную продукцию;
  • схемы установки датчиков;
  • монтажные схемы и прочие виды документов.


Кабельный журнал (фрагмент)

Заказная спецификация (фрагмент)


Схема электрическая монтажных соединений (фрагмент)


Схема внешних электрических проводок (фрагмент)


Схема установки датчика


Монтажно-функциональная схема


Подключение кабелей к рядам зажимов (фрагмент)


Таблица соединений (фрагмент)


Таблица соединений, соединительные коробки ХТ-01, ХТ-02


Таблица подключения (фрагмент)


Отличительные особенности сетевой версии:

  • сетевой доступ к базам данных;
  • многопользовательский режим работы над проектом;
  • отдельное приложение для администрирования баз данных и распределения прав пользователей — ACS Administrator;
  • встроенный графический редактор блоков.
  • Изменения в организации хранения данных:
  • хранение базы графических блоков (фреймов) в структуре документов проекта;
  • объединение всех версий проекта и структуры документов в единую базу проекта;
  • объединение базы данных и знаний (БДЗ) и базы параметров (БП) в единую базу данных.
  • Расширение функционала графической страницы AutomatiCS:
  • редактирование клеммников — создание многоуровневых клемм;
  • вывод элементов из графической страницы в графическую форму документа;
  • при выводе транзитной цепочки элемента — возможность скрывать незадействованные клеммы.
  • Дополнительные возможности при работе с графической формой документа (ГФД):
  • автоматическая трассировка при формировании документа;
  • при документировании транзитной цепочки — возможность скрывать незадействованные клеммы;
  • редактирование модели проекта через графическую форму документа;
  • добавление титульного листа.
  • Больше удобства при редактировании модели проекта благодаря использованию ссылочных параметров.
  • Новый набор пользовательских команд, которые позволяют в автоматическом режиме сформировать полную модель проекта и получить на ее основе комплект проектных документов.
  • Дополнительные возможности работы с макросами за счет доработки COM-модели.


Назад в раздел
