Project StudioCS Электрика 9.1

Project StudioCS Электрика 9.1

Project StudioCS Электрика 9.1

Производитель - CSoft Development

Сделать заказ


Специализированная программа для автоматизированного выполнения проектов в части силового электрооборудования (ЭМ), внутреннего (ЭО) и наружного (ЭН) электроосвещения промышленных и гражданских объектов



Project StudioCS Электрика 9.1 обеспечивает создание низковольтной (0,4 кВ) части проекта СЭС. Инструментальные средства системы позволяют проектировать как внутреннее электрическое освещение, так и силовое электроснабжение жилых, общественных и производственных зданий и сооружений.

Программный комплекс разработан на основе положений действующей нормативно-технической документации. При разработке использовались современные технологии, что позволило сделать комплекс интерактивным, простым и удобным в использовании.

Программа Project StudioCS Электрика 9.1 предназначена для решения следующих задач:

  • Расчет освещенности по методу коэффициента использования и автоматическое размещение светильников в помещении.
  • Расчет освещенности точечным методом.
  • Расчет нагрузок по РТМ 36.18.32.4–92, СП 31–110–2003 и методике ТЭП.
  • Расчет токов однофазных, двухфазных, трехфазных коротких замыканий по ГОСТ 28249–93 и методом петли фаза-ноль.
  • Расчет токов утечки и проверка уставки УЗО.
  • Расчет падения напряжения.
  • Автоматическая маркировка оборудования.
  • Возможность создания контрольных соединений.
  • Возможность задания аппаратам фидера дополнительных устройств (контактные приставки, независимые расцепители, трансформаторы тока, амперметры, вольтметры, счетчики и т.д.).
  • Автоматический расчет числа жил и длин кабелей.
  • Автоматический подсчет расхода кабельных конструкций.
  • Автоматизированная раскладка кабелей в трассах.
  • Автоматическое формирование сечений кабельных трасс.
  • Проверки коммутационных аппаратов и кабелей.

Project StudioCS Электрика 9.1 работает в среде AutoCAD, AutoCAD Architecture2010/2011/2012/2013/2014 (32 bit, 64 bit)

Основные возможности


Расстановка оборудования на плане

Производится определение помещений средствами программы. В соответствии с заданной освещенностью программа автоматически рассчитывает количество светильников и размещает их в помещении. При этом объекты программы обладают техническими характеристиками из базы данных, имеют высоту установки, одновременно являясь объектами AutoCAD, что позволяет выполнять над ними стандартные операции (такие как копирование, перемещение, удаление) привычными инструментами AutoCAD. При копировании объектов все электротехнические характеристики сохраняются.

Прочее оборудование на план размещается из библиотеки условно-графических обозначений. Условно-графические обозначения элементов оборудования хранятся в DWG-файлах базы УГО.

Расстановка оборудования на плане

Создание структуры распределительных устройств

В начале проектирования пользователь не всегда знает, какое наполнение шкафа ему потребуется, программа позволяет как изначально выбирать из базы типовой шкаф, так и наполнять/редактировать его в процессе работы.
В программном комплексе Project StudioCS Электрика распределительные устройства разбиты на пять категорий: «Стандартное РУ», «Модульное РУ», «Реечное РУ», «Блочное РУ», «Панельное РУ». Кроме того, в базе описаны два типа «Шкафов ввода». Из шкафов ввода и шкафов (панелей) «Реечных РУ», «Блочных РУ» и «Панельных РУ» можно создавать «Комплексные РУ» (состоящие из какого-либо набора шкафов или панелей).

В любой момент времени пользователю доступно окно свойств распределительного устройства, где можно изменить его тип, количество фидеров и их наполнение.

Окно свойств распределительного устройства

Инструментарий для подключения оборудования

Подключение оборудования программа позволяет осуществлять непосредственно с плана или в табличном виде. Оборудование подключается через Мастер подключения, который позволяет видеть всю структуру распределительного устройства и выделять отходящую группу, на которую будут подключены нагрузки. Для удобства работы программа подсвечивает подключенные объекты и распределительное устройство. В процессе выполнения этой команды программа автоматически выполняет расчет нагрузок по РТМ 36.18.32.4–92/СП31–110–2003/методике ТЭП.

При расчете нагрузок по СП31–110–2003 выбор коэффициентов спроса осуществляется автоматически по справочным данным.

Подключение оборудования

Отрисовка трасс

В программном продукте Project StudioCS Электрика 8 реализован специальный инструмент для прокладки трасс, кабелей и кабельных конструкций по трассам. В специальном окне программы проектировщик создает перечень трасс с привязкой базе данных. В дальнейшем все кабеленесущие системы, используемые в проекте, попадут в спецификацию.

Пользователь может работать в удобном для него режиме:
  • сначала отрисовать трассы без типа на плане, а потом назначать нужный тип и высоту путем выделения участков трасс на плане;
  • сразу отрисовывать участки трасс с заданным типом конструкции на требуемой высоте.

Программа поддерживает межэтажные переходы и перепады высот.
Имеется Мастер установки соединительных элементов как в автоматическом, так и в ручном режиме. При этом программа самостоятельно подбирает тип соединительного элемента из базы аппаратов проекта для заданного типа канала.

Программа осуществляет автоматический подсчет кабеленесущих систем, соединительных элементов коробов и лотков.

Отрисовка трасс на плане

Прокладка кабелей

Программа, зная нагрузки каждой группы распределительного устройства, прокладывает кабели по трассам в автоматическом режиме. В момент прокладки кабелей программа рассчитывает длины и жильность кабелей, определяет места установки разветвительных коробок. При этом на плане подсвечиваются трасса прокладки кабеля и подключенные электроприемники.

При расчете длины кабелей в момент прокладки программа учитывает межэтажные переходы, спуски и подъемы кабеля.

Автоматическая прокладка кабелей по трассам

Электротехническая модель проекта

Вся информация по модели проекта может быть представлена в табличном виде в окне электротехнической модели.

На вкладке Подсоединения отображается информация о дереве подключения каждого фидера, наполнении фидера, результатах расчета для выбора оборудования, осуществляется выбор кабеля и коммутационных характеристик оборудования, а также проверки правильности выбора оборудования.

На вкладке Расчеты представлена вся информация по результатам расчетов.

Электротехническая модель

Осуществляются различные проверки правильности построения сети и выбора оборудования по всей модели проекта.

Диагностика сети

Формирование выходной документации

Формирование выходной документации — самый быстрый и легкий процесс в программе, так как специальные функции обеспечивают быстрый вывод документов. Система построения отчетов реализована с возможностью предварительного просмотра и редактирования выводимой информации.
Вывод документации осуществляется в MS Excel, MS Word, AutoCAD.

Перечень выходных документов, создаваемых с помощью Project StudioCS Электрика, включает:

  • лист плана здания с обозначениями установленного оборудования и трасс, автоматически сгенерированными сечениями кабельных трасс, выносными обозначениями и таблицами;

План с оборудованием

  • спецификацию оборудования, кабелей, проводов, изделий и материалов;

Спецификация

  • принципиальные схемы питающей и распределительной сети;

Принципиальная схема сети

  • ведомость по групповым щиткам;

Ведомость групповых щитков

  • таблицу результатов расчета нагрузок;
  • кабельный журнал;

Кабельный журнал

  • таблицу выбора оборудования;
Таблица выбора оборудования

  • таблицу результатов расчета освещенности;

Результаты расчета освещенности

  • экспликацию помещений.

База данных оборудования, изделий и материалов

Данные базы аппаратов хранятся в MDB-файлах (формат MS Access). В дистрибутив версии входит набор заполненных баз данных, содержащий оборудование для работы с программой и для демонстрации того, как производить корректное наполнение баз. В частности, представлены база данных ОАО «Электрокабель» Кольчугинский завод», коммутационное оборудование ОАО «ДЗНВА», база данных по лампам без привязки к производителю, лампы «OSRAM», светильники Ардатовского светотехнического завода, светильники «Световые технологии», трансформаторы масляные 6–10 кВ (ТМ, ТМГ), база электроустановочных изделий «Wessen», кабеленесущие системы OSTEC, ДКС, IEK, Quintela, Legrand, Cablofil и др.

Реализован Менеджер баз данных для подключения баз оборудования и импорта из них оборудования в базы проекта.

Имеются удобные инструменты для просмотра, наполнения и редактирования данных в базах УГО и аппаратов.

Реализована возможность пользовательской настройки правил, по которым в проекте будет производиться автоматический подбор соединительных элементов. Для этого в базе данных появилась таблица «Конфигурации соединительных элементов».

База данных оборудования, изделий и материалов

Для повышения удобства и наглядности работы при формировании пользователем узла крепления программа автоматически формирует эскиз узла и проставляет размеры.

Формирование конструкции трассы, выбор узлов крепления и размещение на них лотков осуществляется в базе данных. Это позволяет использовать собственные наработки в последующих проектах.

Конструкция трассы в базе данных

Проектная документация, выпускаемая с помощью Project StudioCS Электрика, соответствует:


  • ГОСТ 21.608–84 Система проектной документации для строительства. Внутреннее электрическое освещение.
  • ГОСТ 21.613–88 Система проектной документации для строительства. Силовое электрооборудование.
  • ГОСТ 21.614–88 Условные обозначения.
  • ГОСТ P 21.1101–2009 Основные требования к проектной и рабочей документации.
  • СП 31–110–2003 Проектирование и монтаж электроустановок жилых и общественных зданий.
  • РТМ 36.18.32.4–92 Указания по расчету электрических нагрузок. Утверждены ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского.
  • ГОСТ 28249–93.
  • СНиП 23–05–95 Естественное и искусственное освещение.
  • Справочная книга по светотехнике / Под ред. Проф. Ю.Б. Айзенберга. — М.: Энергоатомиздат, 1995.

Изменения в Project StudioCS Электрика 8.0 (в сравнении с версией 7.3)


  • В новой версии прекращена поддержка AutoCAD 2008, 2009 и добавлена поддержка AutoCAD 2013, 2014. Project StudioCS Электрика 8.0 работает как с 32-, так и с 64-разрядными версиями AutoCAD.
  • Прекращена поддержка операционной системы Windows XP. Project StudioCS Электрика 8.0 поддерживает работу с Windows Vista, Windows 7 и Windows 8 обеих разрядностей (32 и 64).
  • В новой версии изменился дизайн главной панели инструментов.
  • В версии 8.0 завершение всех команд происходит по нажатию клавиши ESC или ENTER (на выбор). Ранее часть команд завершалась по нажатию Клавиши ESC, а часть — по ENTER.
  • Доработан и модифицирован функционал для расчета освещенности методом Ки. Добавлена возможность расстановки светильников с заданным шагом — например, с учетом размера потолочной плитки.
  • Для ряда случаев откорректировано отображение светильников в 3D-режиме модели.
  • В Project StudioCS Электрика 8.0 реализован механизм автоматического создания контура помещения. Для этого при выполнении команды достаточно указать точку внутри помещения. Для более эффективного использования функции настоятельно рекомендуется прочитать соответствующую главу Руководства пользователя.
  • В версии 8.0 реализован механизм закачки помещений из архитектурных подоснов, разработанных в программах СПДС GraphiCS и ArchiCAD. Данная функция позволяет по нажатию одной кнопки импортировать все помещения плана с их основными характеристиками.

Загрузка помещений из ArchiCAD

  • В новой версии добавлен функционал, многократно ускоряющий процесс расстановки светильников в помещениях. Новый инструмент позволяет провести расчет освещенности и расставить светильники в одном помещении, а затем перенести параметры расчета во все подобные помещения. Данный инструмент действует аналогично функции Кисточка.
По отзывам пользователей, наиболее трудозатратной операцией при работе с проектом был процесс создания помещений, заполнения их свойств, расчет освещенности и расстановка светильников. С добавлением функционала, перечисленного в пунктах 7, 8 и 9, эта проблема решена.

Копирование параметров помещений

  • В версии 8.0 у команд создания помещений и этажей появились четыре режима:
  1. создание контура по двум точкам;
  2. создание контура по трем точкам;
  3. создание контура в режиме полилинии;
  4. создание путем указания существующего контура.

Создание контура помещений

Это нововведение делает удобнее процедуру создания помещений и этажей.
Сложные контуры помещений (выступы колонн, ниши и т.д.) автоматически аппроксимируются прямоугольной зоной для проведения расчета освещенности методом Ки.

  • В новой версии Мастер прокладки КНС с модальным режимом работы заменен на четыре отдельные команды с плавающим окном. В этом окне можно изменять параметры прокладки кабельных трасс, не выходя из команды.

Команды прокладки КНС

Окно настройки трассы

  • Доработаны команды Соединить объекты трассой и Соединить объект и трассу перпендикуляром. Теперь в них доступно плавающее окно с параметрами прокладки, вследствие чего они стали прозрачнее и удобнее в использовании.
  • В Project StudioCS Электрика 8.0 упразднена подсветка кабельных трасс при прокладке КНС. Детально просматривать кабельные трассы, прокладывать КНС в существующих трассах, удалять КНС из трасс удобнее и нагляднее в 3D-режиме модели, где данная подсветка теряет смысл. К тому же подсветка всех трасс приводила к большим потерям оперативной памяти.
  • В новой версии изменен алгоритм выполнения команды Взорвать план, которая заменяет объекты Электрики на графические примитивы. Теперь перед выполнением команды программа сохраняет исходный план, а после выполнения — открывает созданный «взорванный» план.
  • Выбор и установка выносок доступны непосредственно из контекстного меню элемента. Ранее требовалось вызвать из контекстного меню модальное диалоговое окно, в котором выбиралась нужная выноска.

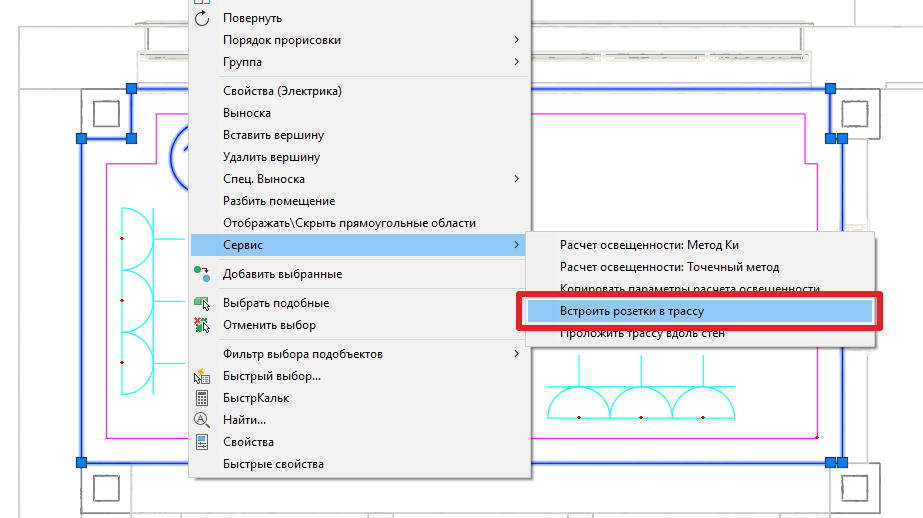

Возможность установки выносок из контекстного меню

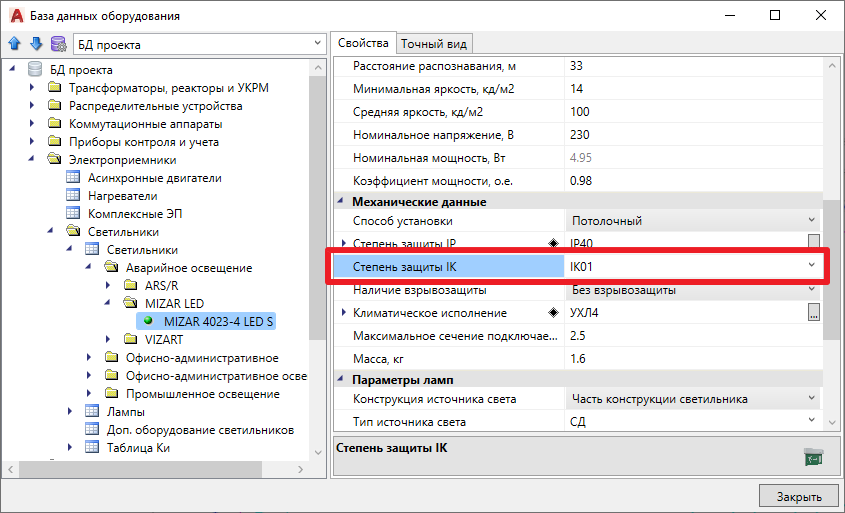

  • Всем элементам базы данных оборудования добавлено поле Web-ссылка на сайт производителя. Это дает возможность при создании баз данных делать ссылку на соответствующую страницу сайта производителя с техническим описанием оборудования.

База данных оборудования

  • В новой версии пользователи избавлены от необходимости задавать для помещений служебный параметр Номер помещения в списке. Теперь достаточно заполнить полеНомер помещения на плане, после чего алгоритм сортировки самостоятельно и в нужном порядке расположит помещения в Диспетчере помещений.
  • В выпадающее меню Электро добавлена сервисная команда Проверить/Исправить проект. В результате анализа «проблемных» проектов пользователей было выявлено два основных типа сбоев. Данная команда позволяет проверить проект на наличие таких сбоев и автоматически исправить их.

Сервисная команда Проверить/Исправить проект

  • Оптимизирована работа с оперативной памятью, повышено быстродействие программы при работе с большими моделями.
  • Решено около 100 мелких задач различного рода — в том числе исправлены ошибки, полученные online-системой сбора ошибок.

Системные требования


  • Операционная система Windows Vista (32 bit, 64 bit), Windows 7 (32 bit, 64 bit), Windows 8 (32 bit, 64 bit).
  • Для установки программы требуются права администратора.

Требования к программному обеспечению


AutoCAD 2010 (32 bit, 64b)/2011 (32 bit, 64 bit)/2012 (32 bit, 64 bit)/2013 (32 bit, 64 bit)/2014 (32 bit, 64 bit). Версии, предшествовавшие AutoCAD 2007, не поддерживаются.
MS Office 2000, MS Office XP, MS Office 2003, MS Office 2007.

Аппаратные требования


  • Процессор Intel Pentium IV или выше.
  • Монитор 1024x768 True Color.
  • CD-ROM для установки программы.
  • Видеокарта, поддерживающая стандарты Windows.
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память — 1,5 Гб (рекомендуется).
  • Свободное место на жестком диске 10 Гб (минимум).

Требования к пользователю


  • Знание основных приемов работы с операционной системой Windows.
  • Знания и навыки по работе с AutoCAD той версии, на которую устанавливается Project StudioCS Электрика.
