Project StudioCS Архитектура 3.0

Project StudioCS Архитектура 3.0

Project StudioCS Архитектура 3.0

Производитель - CSoft Development

Сделать заказ


Специальный пакет для разработки архитектурных моделей и рабочих чертежей (АР, АИ) в строгом соответствии с отечественными стандартами



Project StudioCS Архитектура 3.0 входит в комплексную линейку программ для архитектурно-строительного проектирования серии Project StudioCS и является логическим продолжением популярной архитектурно-строительной системы проектирования АРКО.

В комплекте с модулем Project StudioCS Архитектура поставляется модуль Project StudioCS «Ядро», в состав которого включены инструменты для создания элементов оформления чертежей в соответствии с требованиями СПДС, управления масштабом элементов чертежа и слоями. Кроме того, модуль включает в себя комплекс команд, предназначенных для отрисовки и редактирования массивов координационных осей. Инструменты модуля позволяют работать как с поэтажными планами, так и с трехмерной моделью проектируемого здания. С помощью специальных команд можно управлять списком этажей в чертеже, определять текущий этаж, изменять режимы отображения элементов различных этажей.

Основные возможности


  • Разработка комплектов чертежей марок АР и АИ в соответствии с отечественными стандартами в среде AutoCAD, Autodesk Architectural Desktop, AutoCAD Architecture, Autodesk Building Systems, AutoCAD MEP.
  • Российская система для российских проектировщиков (Сертификат соответствия ГОСТ Р № РОСС RU.СП15.Н00473 № 0896020).
  • Модульная структура.
  • Построение сложнейшей 3D-модели с высокой степенью архитектурной детализации.
  • Полный комплект архитектурных рабочих чертежей (АС, АР, АИ) на любом этапе проектирования.
  • Подсчет основных показателей и объемов по объекту.
  • Фотореалистичная визуализация с использованием как стандартных средств AutoCAD, так и специального модуля для работы с материалами.
  • Встроенная анимация.
  • Использование совместно с модулями Project StudioCS Конструкции и Project StudioCS Фундаменты в одном сеансе работы.

Диспетчер настроек параметров объектов


Диспетчер настроек, предназначенный для настройки параметров объектов программы и создания шаблона чертежа, обеспечивает:

управление настройками параметров всех элементов программы (рис. 1);
управление видимостью объектов программы на чертеже в одном этаже либо с использованием поэтажной схемы здания, сформированной средствами программы (включая в этом случае просмотр аксонометрической схемы здания);
использование стандартных и создание пользовательских слоев с настройкой их свойств;
сохранение настроек в файле для их последующего использования в других проектах.

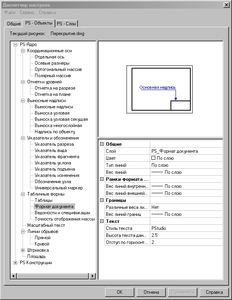

Рис. 1. Диспетчер настроек

Инструменты оформления чертежа


Набор инструментов, предназначенных для оформления чертежей в соответствии с требованиями СПДС (рис. 2).

Рис. 2. Главная панель инструментов

Используется для решения следующих задач:

  • отрисовка строительных осей на чертеже как массива или по отдельности (рис. 3);

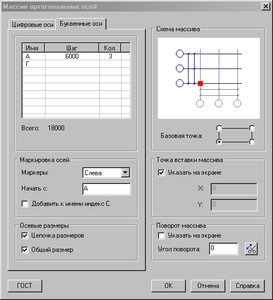

Рис. 3. Массив ортогональных осей

  • обозначение на чертеже ассоциативных высотных отметок и отметок на планах (рис. 4);

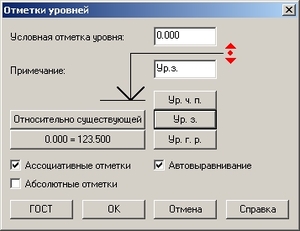

Рис. 4. Ассоциативные отметки уровней

  • отрисовка выносок на чертежах с использованием записной книжки и специальных символов (рис. 5, 6);

Рис. 5. Выносные надписи

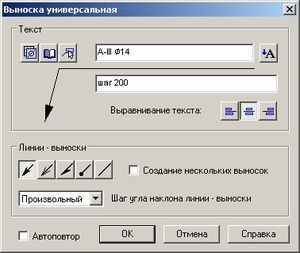

Рис. 6. Выноска универсальная

  • нанесение на чертеж разрезов, фрагментов, маркеров и флажков изменений;
  • использование в чертеже масштабного текста с применением записной книжки и спецсимволов (рис. 7);

Рис. 7. Масштабный текст

  • записная книжка с возможностью пополнения пользовательских страниц и таблиц (рис. 8);

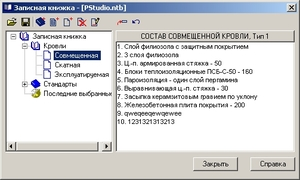

Рис. 8. Записная книжка

  • отрисовка граничных штриховок с возможностью их редактирования;
  • использование в работе специальных инструментов построения;
  • использование инструментов определения площади по контуру;
  • использование в чертежах универсального инструмента формирования формата (рис. 9);

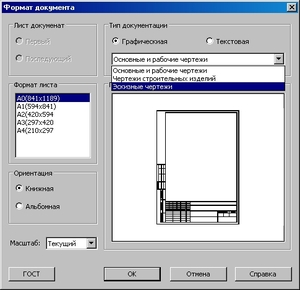

Рис. 9. Формат документа

  • использование шаблонов стандартных спецификаций в чертежах (рис. 10);
  • сохранение шаблонов спецификаций, разработанных пользователем, — с возможностью последующего редактирования таблиц;
  • Экспорт данных спецификаций в программу Microsoft Office Excel;
  • Импорт данных спецификаций из программы Microsoft Office Excel;

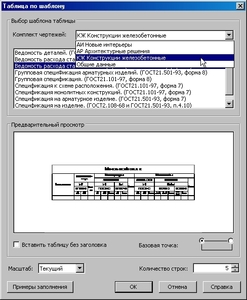

Рис. 10. Таблица по шаблону

  • использование инструментов управления слоями чертежа; возможность создания элементов конструкций в виде параметрических блоков с последующим автоматическим специфицированием при их использовании в чертежах.

Архитектурный модуль системы Project StudioCS


  • Работает в режимах двумерного и трехмерного моделирования, создает чертежи на всех стадиях проектирования, формирует законченную трехмерную модель здания с расстановкой мебели и оборудования (рис.11);

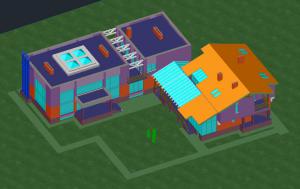

Рис.11. Пример проекта

  • позволяет работать с неограниченным числом этажей, использовать существующие этажи как прототип для создания новых; содержит пополняемые библиотеки профилей различного назначения для создания таких элементов архитектурного облика здания, как карнизы, пилястры, колонны, полочки и пояски, наличники и обрамления, ступени, поручни, плинтусы и многое другое;
  • позволяет формировать плоские и скатные кровли сложных форм, используя базовые конфигурации одно-, двух-, трех-, четырехскатных и шатровых кровель;
  • содержит библиотеки 2D- и 3D-мебели (офисной, жилой, кухонной, спальной), сантехнического оборудования, растений, светильников и др. (рис.12);

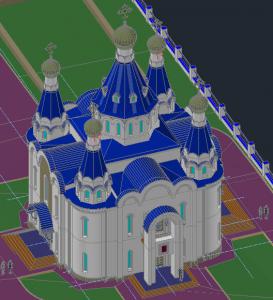

Рис.12. Пример проекта

позволяет получить изображения фасадов, разрезов, перспектив, интерьеров с любых ракурсов (рис.13);

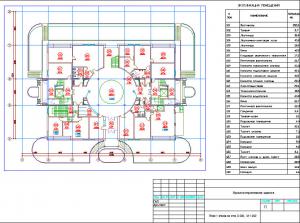

Рис.13. Выходная документация

  • маркирует помещения, содержит информацию об отделке, площадях, типах полов, наименованиях помещений, об отверстиях для инженерных коммуникаций, перемычках и других элементах чертежа.

Project StudioCS Архитектура может применяться совместно с линейкой программ серии GeoniCS для решения задач вертикальной и горизонтальной планировки, размещения зданий и сооружений на генплане, определения проектных отметок, построения красных горизонталей, получения картограмм земляных масс и т.д.
