СПДС Металлоконструкции 1.0

СПДС Металлоконструкции  1.0

СПДС Металлоконструкции 1.0

Производитель - CSoft Development

Сделать заказ


Программный продукт для автоматизации разработки металлических конструкций и оформление чертежей раздела КМ.



СПДС Металлоконструкции — специализированное программное обеспечение, автоматизирующее разработку металлических конструкций и оформление чертежей раздела КМ.

В качестве графической платформы СПДС Металлоконструкции обязательно используется надстройка к AutoCAD — СПДС GraphiCS.

Общие сведения

Все инструменты работы с программой расположены на одной вкладке ленты.

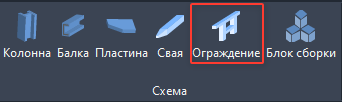

Вкладка ленты СПДС Металлоконструкции

Задание схемы расположения элементов

Для задания схемы конструкции используются основные элементы — колонны и балки, — параметры которых задаются в плавающем окне. Дополнительно задаются элементы пластин, участвующих в узловых соединениях и укреплениях балок.

Параметры колонн и балок

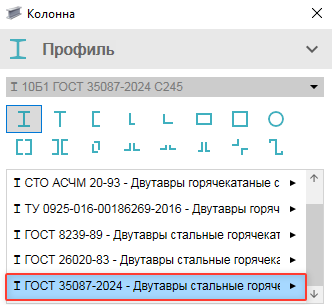

  • Выбор различных профилей металлопроката и материала стали по ГОСТ.

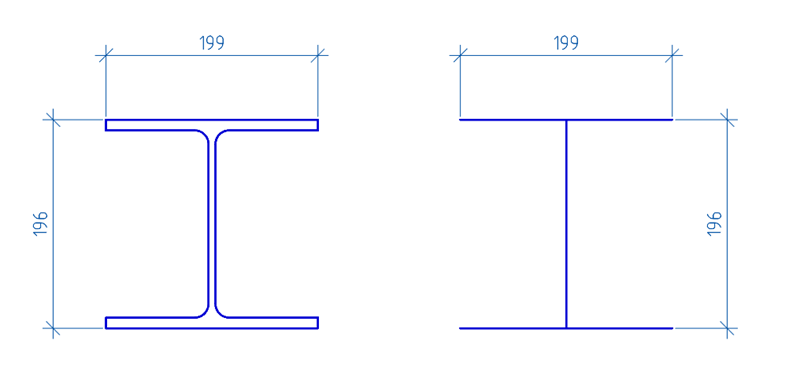

  • Возможность выбора вида профиля (сверху, снизу, спереди и т.д.).
  • Возможность выбора отображения профиля (условное, упрощенное или полное).
  • Задание смещения осей профиля для вставки и привязки к другим элементам конструкций.

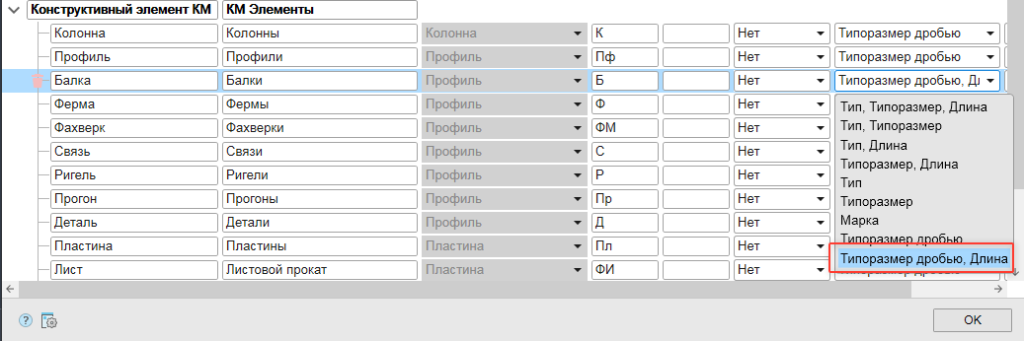

  • Возможность выбора маркировки элемента (позиция или типоразмер).
  • Возможность создания своего типа и своей маркировки элемента.
  • Возможность циклической вставки или вставки нескольких объектов определенной марки.
  • Редактирование длины, изменение геометрического расположения элемента с помощью специальных «ручек».
  • Автоматическое назначение позиций и марок для элементов.
  • Автоматическое формирование обозначения и расчет массы профиля.

Параметры колонн и балок в СПДС Металлоконструкции

Параметры пластин

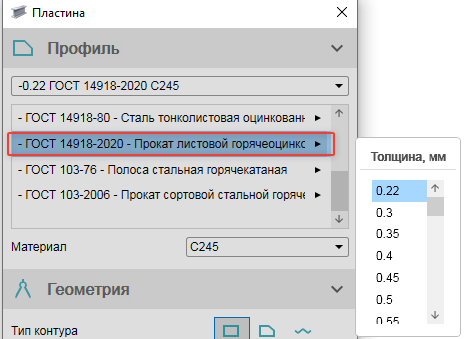

Возможность выбора типоразмеров проката и материала стали по ГОСТ.
Возможность выбора вида пластины (прямоугольный, произвольный контур или вид сбоку).
Задание смещения осей пластины для вставки и привязки к другим элементам конструкций.
Автоматическое назначение маркировки пластины (наименование или толщина).

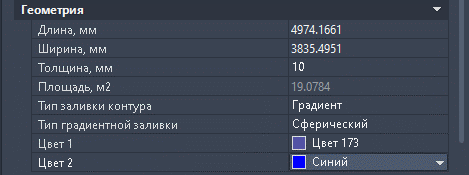

Редактирование геометрии пластин с помощью специальных «ручек».
Автоматическое формирование обозначения и расчет массы.

Параметры пластин в СПДС Металлоконструкции

Подрезка профилей

Команда Подрезка профилей выполняет подрезку профиля до нужной длины и под необходимым углом. Ранее выполненные подрезки можно восстановить, используя команду Удалить подрезку.

Подрезка профилей


Режим перекрытия элементов

Команда Режим перекрытия элементов позволяет пользователю по его усмотрению менять линии контура объекта в местах перекрытия на обычное или штриховое отображение.

При изменении положения конструктивных элементов на чертеже режим отображения автоматически меняется в соответствии с новым расположением элементов.

Перекрытие элементов

Режим перемещения элементов

Команда Режим перемещения элементов позволяет пользователю менять вид перекрытия элементов относительно друг друга.

Узлы

  • Автоматическая маркировка и нумерация узлов на чертеже.
  • Автоматическая подрезка профилей, входящих в узел.
  • Автоматическая установка линий обрыва в узлах.

Узлы конструкции

База элементов

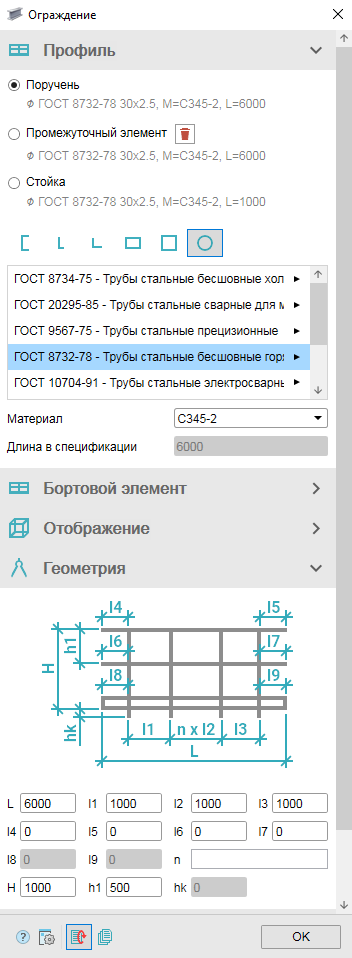

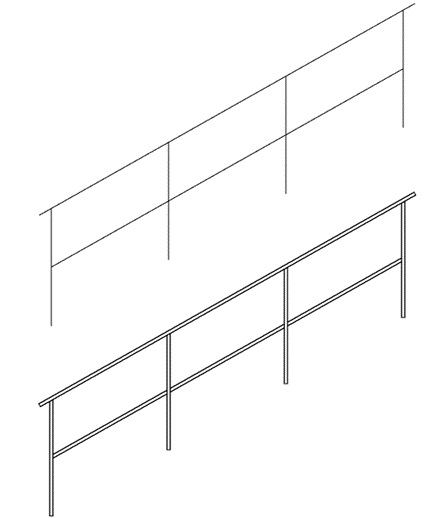

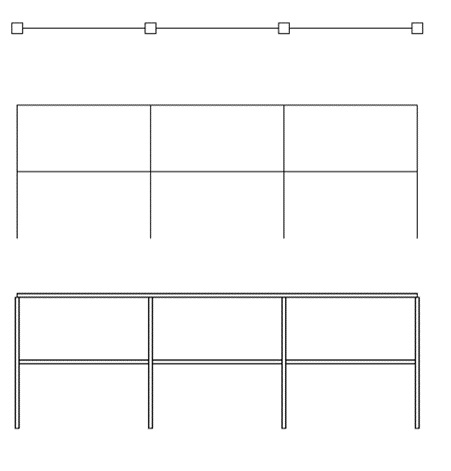

Для оформления чертежей планов, разрезов и узлов металлических конструкций в базу добавлены параметрические объекты площадок, лестниц, стремянок, ограждений по серии 1.450.3−7.94, а также деталей креплений (болты).

Посредством специальных «ручек» можно редактировать длину болта, используя его условное обозначение.

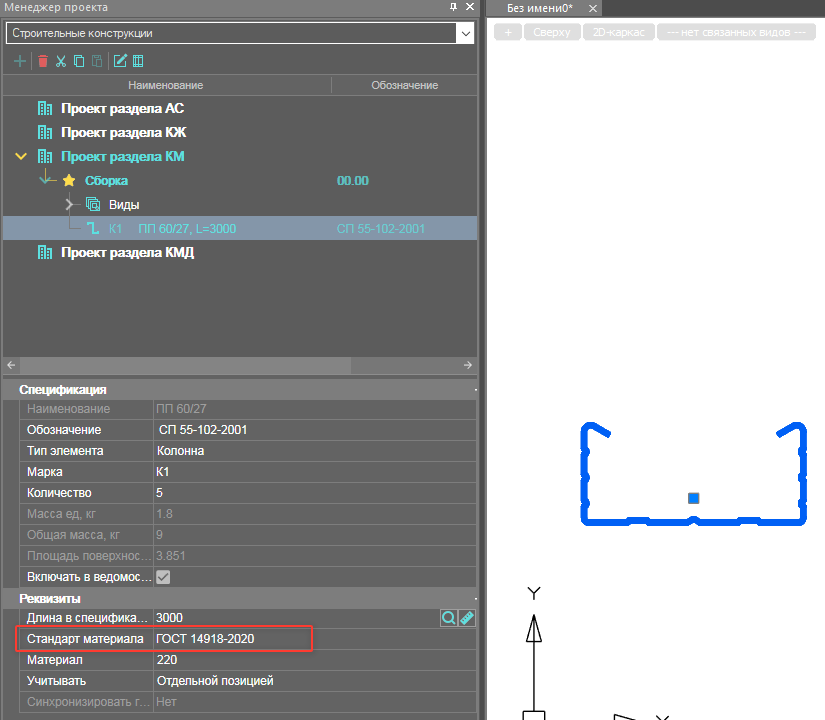

Менеджер проекта

  • В окне Менеджера проекта автоматически отображаются добавленные профили с ранее заданными характеристиками: маркой, обозначением и наименованием.
  • Выбранный профиль в Менеджере проекта автоматически подсвечивается на поле чертежа.
  • Изменение параметров в Менеджере проекта автоматически меняет параметры этих элементов на чертеже.
  • Сборки и количество конструктивных элементов могут вычисляться на основании состава чертежа или задаваться пользователем вручную.
  • Поддерживается возможность создания нескольких сборок, а также объединения разных сборок в одну.
  • Структура проекта позволяет использовать в ее составе данные из нескольких чертежей *.dwg, тем самым обеспечивая возможность коллективной работы над конструкцией.
  • Задавать структуру изделия и вносить изменения в его состав непосредственно из чертежа можно с помощью боковой панели свойств, не включая диалог проекта.

Менеджер проекта

Спецификации

Для любой сборочной единицы могут быть автоматически сформированы:

  • ведомость элементов;
  • спецификация металлопроката.
  • В спецификации металлопроката автоматически осуществляется подсчет металла по элементам конструкций, маркам и наименованию.

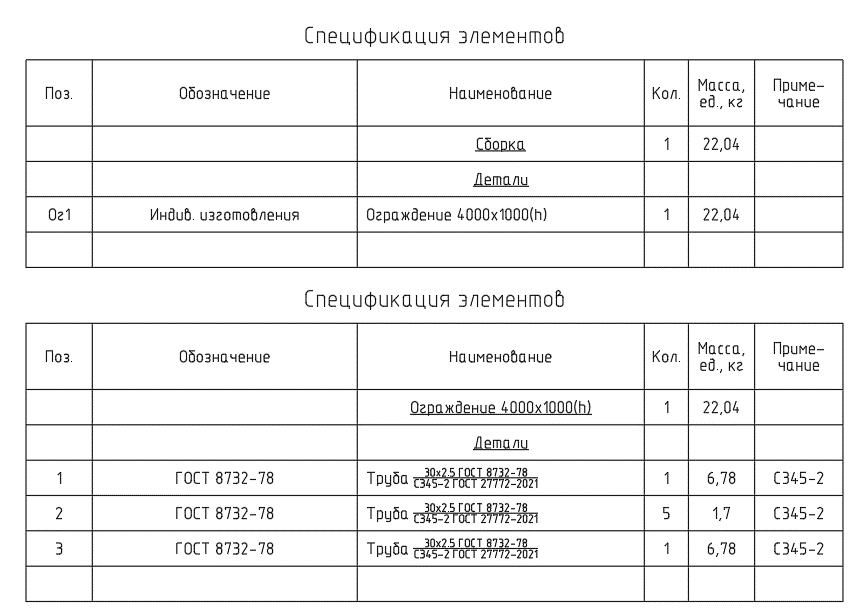

Ведомость элементов

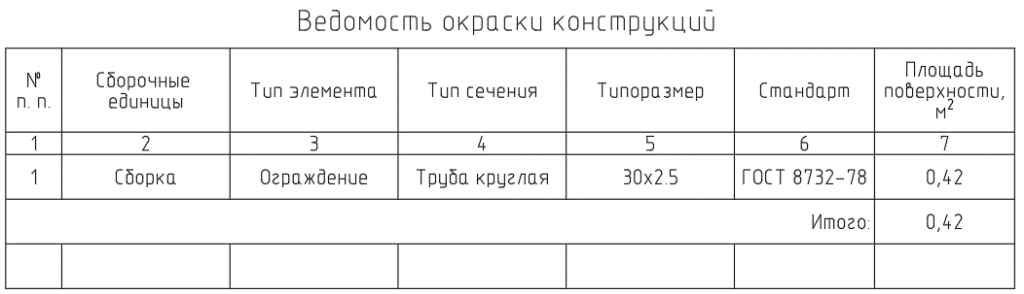

Спецификация металлопроката
