SURPHASER 25HSX MR X

SURPHASER 25HSX MR X

SURPHASER 25HSX MR X

Производитель - Surphaser

Сделать заказ


Предназначен для быстрых бесконтактных измерений геометрических параметров трехмерных объектов на расстояниях от 1 до 30 м



  • сканер с субмиллиметровой точностью и частотой сканирования до 1,2 миллиона точек в секунду;
  • разработан для применения как в промышленной среде, так и на открытой местности;
  • программное обеспечение позволяет экспортировать «чистые» и точные наборы данных в PolyWorks, RapidForm, Geomagic, Cyclone, RealWorks и другие прикладные системы;
  • мобильный и удобный в эксплуатации: предусмотрена переносная сумка, размер одобрен для сдачи в багаж в большинстве авиакомпаний.


ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ СИСТЕМЫ

Тип сканера

Фазовый сдвиг, полусферический сканер с областью обзора 360º на 270º

Метод измерения расстояния:

Фазовый сдвиг

Длина волны лазера

685 нм (красный)

Тип лазера

CW (непрерывный лазер)

Мощность лазера

15 мВт

Класс лазера, IEC EN60825-1:2007

Класс 3R

Частота сканирования, точек в секунду

от 216 000 до 1 200 000

Разрешающая способность по дальности, мм

0,001

Данные углового положения



Угловое разрешение по вертикали, сек

1

Угловое разрешение по горизонтали, сек

1


Контроль плотности сканирования: выбирается программно

Мин. вертикальная плотность точек, точек/градус)

24

Мин. горизонтальная плотность точек, точек/градус)

10

Макс. вертикальная плотность точек, точек/градус)

90

Макс. горизонтальная плотность точек, точек/градус)

90

Время сканирования, мин. при плотности 7200х7200

4,5

Зона обзора (на скан, выбирается программно)



Горизонтальная (максимум)

360º

Вертикальная (максимум)

270º

Физические размеры и вес



Вес,кг

11

Размеры: длина х ширина х высота, мм

425х164х241


ДАННЫЕ ОКРУЖАЮЩЕЙ СРЕДЫ
Скалиброванная рабочая температура: от 5º до 45ºС, без конденсируемой влажности.

ЭЛЕКТРОПИТАНИЕ
19-24В пост. тока, 40 Вт (65 Вт максимум)

ТРЕБОВАНИЯ К ПК
Минимальная конфигурация:

процессор: 1,8 ГГц или больше, совместимый с процессором Pentium;
память системы (RAM) 1 Гб или больше, рекомендовано 2 Гб;
ОС: Windows XP или Windows Vista, версии на 32 и 64 бит;
Порт USB 2,0.

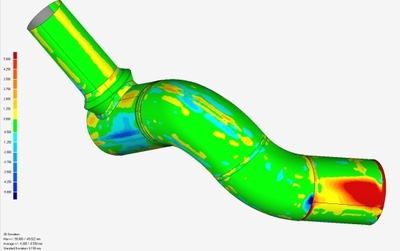

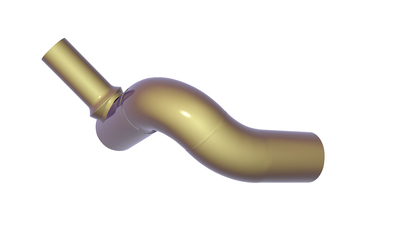

С помощью сканера высокого разрешения SURPHASER 25HSX MR_X была отсканирована и проведена инспекция данной трубы с субмиллиметровой точностью.

Surphaser может работать от внешнего блока питания. Это обеспечивает мобильность и удобство использования.

Комплект поставки

  • Транспортировочный контейнер
  • Кабель USB 2,0
  • Сетевой адаптер, 110/240 пер.тока, 19-24В пост.тока, 3,5А

Спецификация



  SURPHASER 25HSX MR_X

Неоднозначность по дальности, м

46

Рекоменд. раб. диапазон, м

1-30

Уровень шума, 1 сигма, мм

0,25 на 5м

Зона неопределенности, мм

<0,7 на 15м



О модельном ряде 3D-сканеров Surphaser. Сравнительные характеристики

Основные особенности 3D-сканеров Surphaser:

  • субмиллиметровая точность и частота сканирования до 1,2 миллиона точек в секунду;
  • разработаны для использования в условиях промышленного производства и на открытой местности;
  • программное обеспечение позволяет экспортировать данные сканирования с точной информацией без погрешностей в пакеты PolyWorks®, RapidForm®, Geomagic®, Cyclone®, RealWorks® и другие приложения для дальнейшей обработки и использования;
  • мобильный и удобный в эксплуатации: предусмотрен переносной кейс, размер которого одобрен для сдачи в багаж в большинстве авиакомпаний;
  • 3D-сканеры Surphaser могут работать как на открытой местности, так и в закрытых помещениях, в том числе в режиме дистанционного управления в зонах повышенной опасности.

Основные применения:

Объемная координатная съемка и построение трехмерных компьютерных моделей особо ценных или критических объектов инфраструктуры, промышленных узлов и агрегатов, летательных аппаратов, подводных и надводных судов, морских буровых платформ, наземного транспорта, тоннелей и элементов трубопроводных систем и пр.

Основные решаемые задачи:

  • обратный инжиниринг;
  • фиксация состояния объектов для последующего обслуживания и ремонта;
  • восстановление исполнительной проектно-конструкторской документации;
  • информационное обеспечение ремонтных работ и мероприятий по устранению последствий аварий и ЧС на объектах плотного заполнения (энергоблоки, подстанции, кабельные трассы и пр.);
  • мониторинг технического состояния строящихся и эксплуатируемых критических объектов инфраструктуры;
  • создание цифровых архивов;
  • размерный контроль производственных процессов в машиностроении.

Пример 1

HYUNDAI ELANTRA TOURING

Кузов: 12 сканов, 70 млн. точек
Время сканирования: 2 часа
Время обработки с помощью ПО PolyWorks для выравнивания и создания многофасетной модели: 4 часа

HYUNDAI ELANTRA TOURING

Компоновка: 15 сканов, 90 млн. точек
Время сканирования: 4 часа
Время обработки с помощью ПО PolyWorks для сшивки и создания многофасетной модели: 6 часов

Пример 2


BLACK HAWK

Время сканирования: с носовой части – 1,5 часа; с хвостовой части – 1 час.
Используемое ПО: Cyclone для чистки и регистрации данных, RapidForm для моделирования
Время обработки: 10 часов от формирования облака точек до создания трехмерных моделей поверхности.
Общее время: 30 часов от начала проекта до полета с новым встроенным изделием.
частота измерений (быстродействие) сканеров Surphaser: до 1 миллиона 200 тыс. точек в секунду;
область обзора: 360° по горизонтали, 270° по вертикали;

Техническое обслуживание и ремонт производится в России. 3D-сканеры Surphaser собираются в России – с июля 2011г.

Модели этой серии: SURPHASER 25HSX ER_XSSURPHASER 25HSX SRSURPHASER 25HSX MR_XSURPHASER 25HSX ER_XQ

Сравнительные характеристики



  SURPHASER 25HSX ER_XS

  SURPHASER 25HSX SR

  SURPHASER 25HSX MR_X

  SURPHASER 25HSX ER_XQ

Неоднозначность по дальности, м

140

46

70

Рекоменд. раб. диапазон, м

1-70

0,2-5

1-30

1,5-50

Уровень шума, 1 сигма, мм

0,8 на 8м

0,07 на 2м

0,25 на 5м

0,35 на 8м

Зона неопределенности, мм

<1 на 15м

<0,3 на 3м

<0,7 на 15м

<1 на 15м
